Negli odierni settori manifatturiero e logistico altamente automatizzati, l’efficienza di una linea di produzione dipende in larga misura dall’affidabilità del suo sistema di trasporto. Al centro di quel sistema ci sono iComponenti del trasportatore— pulegge, tenditori, cuscinetti e parti strutturali che garantiscono un movimento del materiale regolare, uniforme e sicuro. Che si tratti di impianti minerari, di stoccaggio, di lavorazione alimentare o di movimentazione di prodotti sfusi, questi componenti definiscono l'efficienza del flusso dei materiali da un processo all'altro. Un singolo guasto a una puleggia o a un tenditore può causare ore di fermo macchina, con conseguenti perdite di produzione significative e riparazioni costose.
Perché i componenti del trasportatore sono importanti: domande chiave
Cosa sono i componenti di pulegge e tenditori nei sistemi di trasporto?
Come scegliere i componenti del trasportatore: specifiche e migliori pratiche
Marchio QMH e passaggi successivi: contattaci
I sistemi di trasporto alimentano il movimento dei materiali in fabbriche, miniere, logistica, stabilimenti. La scelta dei componenti giusti garantisce tempi di attività, efficienza dei costi e una maggiore durata.
Componenti scarsamente selezionati o di bassa qualità portano a tempi di fermo macchina non pianificati, disallineamento della cinghia, usura eccessiva e costi di manutenzione.
Poiché l’automazione industriale e la logistica richiedono una produttività più ridotta, l’ottimizzazione a livello dei componenti (pulegge, tenditori, rulli) diventa un vantaggio competitivo.
Per sostituire componenti guasti, aggiornare la capacità o adattare i trasportatori a nuovi carichi o ambienti.
Per trovare schede tecniche, compatibilità, standard (ad esempio CEMA) e prezzi.
Per confrontare fornitori, qualità, garanzie e tempi di consegna.
Devi presentare un valore educativo: spiegazioni più approfondite, dati comparativi e casi d'uso che vanno oltre le aspettative del marketing.
Dimostrare di comprendere i problemi tipici ("come ridurre l'usura della cinghia", "come calcolare la spaziatura dei tenditori").
Utilizza FAQ, tabelle, specifiche realistiche. Ciò crea fiducia e incoraggia la conversione.
Con questa inquadratura strategica, passiamo ora al contenuto principale: quali sono esattamente questi componenti e come sceglierli.
In un sistema di nastri trasportatori, i componenti del trasportatore si riferiscono spesso a pulegge, tenditori (rulli), supporti, cuscinetti e accessori. Di seguito ci concentriamo sui due sottotipi fondamentali: Pulley e Idler.
A puleggiaè il tamburo rotante attorno al quale si avvolge il nastro trasportatore. Svolge diversi ruoli a seconda della posizione (puleggia motrice, puleggia di coda, puleggia di piegatura/ammortizzazione, puleggia di recupero).

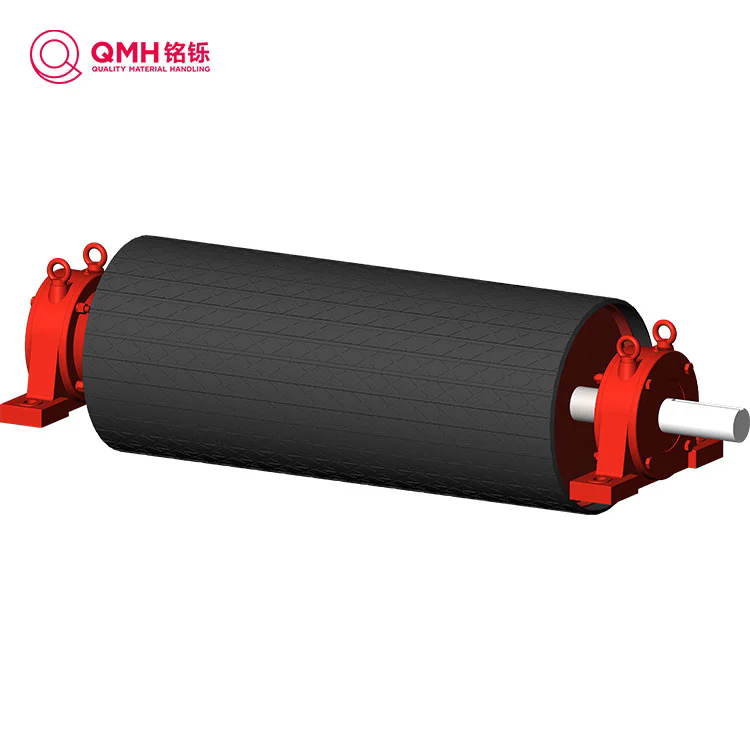

Puleggia motrice (testa): azionata da un motore, trasmette la coppia per spostare la cinghia.
Puleggia di coda/ritorno: reindirizza la cinghia all'estremità di trasmissione.
Puleggia Snub/Bend: aumenta l'angolo di avvolgimento attorno alla puleggia motrice per migliorare la trazione.
Puleggia di avvolgimento: regola la tensione, rimuovendo l'allentamento dal sistema di cinghie.
Pulegge di sterzo/flessione: utilizzate in segmenti curvi o angolati.
| Nome del parametro | Descrizione | Gamma comune o note |
|---|---|---|
| Diametro del nucleo | Diametro interno del cilindro (escluso rivestimento) | per esempio. Da 6″ a 24″+ a seconda della larghezza del nastro |
| Larghezza faccia (Lunghezza faccia) | Larghezza della porzione cilindrica in cui la cinghia entra in contatto | Solitamente corrisponde alla larghezza del nastro, più il margine |
| Spessore parete/bordo | Spessore del guscio | Dipende dal progetto di sollecitazione meccanica |
| Dischi/flange terminali | I dischi saldati alle estremità | Fungere da interfaccia tra hub e shell |
| Rivestimento/coibentazione | Gomma, ceramica, uretano, altri | Migliora l'attrito o la resistenza all'usura |
| Albero e cuscinetti | Alloggiamento del cuscinetto, foro dell'albero, guarnizioni | Deve adattarsi al carico, all'allineamento, all'ambiente |
| Indice di carico/Coppia massima | Carico radiale o coppia massimi consentiti | Basato sul design, fattore di sicurezza |
| Velocità (giri/min) | Velocità di rotazione massima | Dipende dai limiti del cuscinetto e dalla velocità del nastro |
Considerazioni sulla progettazione della puleggia
La puleggia deve corrispondere correttamente ai requisiti di larghezza, spessore e tensione della cinghia.
È possibile aggiungere un rivestimento/rivestimento per aumentare la trazione o resistere all'abrasione.
La resistenza del disco finale, la qualità della saldatura e il design del mozzo sono fondamentali per la durata.
La scelta del cuscinetto (sigillato, schermato, con manutenzione) influisce sulla durata.
Il bilanciamento statico e dinamico riduce le vibrazioni e prolunga la vita.
UNozioso(o rullo di ritorno/rullo tenditore) è un componente cilindrico non azionato che supporta il nastro e il carico (o supporta il lato di ritorno del nastro).
Tenditori a conca: supportano il nastro caricato a forma di conca (comunemente set da 3 rulli: laterale, centrale).

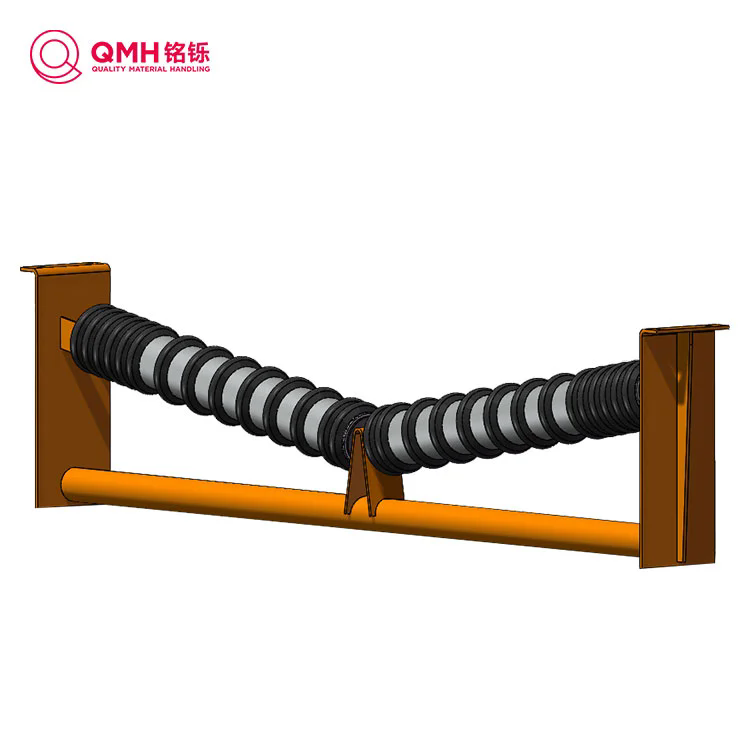

Tenditori a impatto: posizionati nei punti di carico per assorbire l'impatto e proteggere il nastro.
Tenditori laterali di ritorno/ritorno: sostengono il nastro nel suo percorso di ritorno, riducendo al minimo l'abbassamento.
Tenditori autoallineanti/autocentranti: aiutano a riallineare i nastri che vagano.
Tenditori piatti/a canale: per corse a nastro piatto o sezioni di transizione.
| Specifica | Descrizione | Esempio/Valori tipici |
|---|---|---|
| Diametro del rotolo | Il diametro esterno del guscio del rullo | 3″, 4″, 5″, 6″ etc per CEMA standard |
| Lunghezza del rotolo/Lunghezza del guscio | Lunghezza del guscio cilindrico | Corrisponde alla larghezza del nastro/più sporgenza |
| Tipo e dimensioni del cuscinetto | Sfera a scanalatura profonda, rullo conico, sigillato, ecc | Scelto in base al carico e alla velocità |
| Guarnizione e lubrificazione | Sigillato a vita, a labirinto, lubrificabile | Minore manutenzione se sigillato |
| Indice di carico/capacità di carico | Carico radiale massimo per rullo | Ridimensionato per classe CEMA |
| Telaio/Staffa | Supporto strutturale per rulli | Deve corrispondere alla geometria del telaio del trasportatore |
| Spaziatura (passo del rullo) | Distanza tra tenditori successivi | Parametro di progettazione per limitare l'abbassamento |
Gli standard CEMA (Conveyor Equipment Manufacturers Assn.) definiscono le classi (B, C, D, E, F) che regolano le capacità di carico, la larghezza del nastro, la spaziatura, ecc.
Ad esempio, Precision Pulley & Idler C4-20TEI-48SB è un tenditore con:
Tipo Troughing Equal Impact (TEI).
4 di diametro del rotolo, 48 di larghezza del nastro, classificazione CEMA C
Cuscinetti a sfera sigillati
Tenute a labirinto/contatto
Lunghezza totale: ~59,5 pollici
Le ruote tenditrici devono sopportare carichi radiali e assiali, resistere al disallineamento, ridurre al minimo l'attrito e sopportare stress ambientali (polvere, umidità, temperatura).
Questo è il punto cruciale del processo decisionale dei tuoi clienti. Fornire un percorso strutturato del “come”.
Caratteristiche del materiale: densità apparente, dimensione dei pezzi, abrasività, umidità, corrosività.
Parametri del nastro: larghezza, spessore, velocità, profilo di tensione.
Carico e produttività: peso massimo per piede lineare o per segmento.
Fattori ambientali: polvere, temperature estreme, umidità, agenti corrosivi.
Geometria del tracciato: rettilineo, inclinato, curvo, transizioni.
Dimensionare il diametro del nucleo e la larghezza della faccia in modo che corrispondano alle dimensioni del nastro e ai requisiti dell'avvolgimento di contatto.
Scegliere un rivestimento o un rivestimento appropriato (gomma, ceramica) se si tratta di materiali ad alto attrito o granulosi.
Confermare coppia, potenza e margine di sicurezza.
Cuscinetti e tenute adeguati sono fondamentali: di tipo sigillato o ingrassabile a seconda delle necessità.
Bilanciare il gruppo per ridurre le vibrazioni.
Set di canali: scegli set di angolari da 20°, 35° o 45° per carico.
Spaziatura: adeguata per limitare l'abbassamento del nastro, spesso < 1/90 della lunghezza del nastro o secondo CEMA.
Tenditori ad impatto: posizionare sotto le zone di alimentazione con caratteristiche di assorbimento degli urti.
Tenditori di ritorno: distanziati per limitare l'abbassamento della catenaria.
Scegli cuscinetti sigillati a vita per una manutenzione ridotta.
Utilizzare tenditori autoallineanti laddove lo spostamento del nastro rappresenta un problema.
Eseguire l'analisi del carico e delle sollecitazioni per confermare la capacità radiale.
Controllare la durata dei cuscinetti/previsioni della durata L10.
Controllare le tolleranze di allineamento.
Garantire che i supporti strutturali possano sopportare carichi e momenti.
Utilizzate design di tenditori modulari o drop-in per semplificare gli scambi.
Utilizzare guarnizioni di lunga durata ed evitare progetti che richiedono una frequente rilubrificazione in ambienti difficili.
Conservare i pezzi di ricambio delle parti ad alta usura (gusci, cuscinetti).
Monitorare vibrazioni, temperatura e rumore per avvisare tempestivamente.
Q1: Qual è la spaziatura consentita tra i tenditori?
A1: La spaziatura dipende dalla rigidità della cinghia, dal carico, dalla velocità e dall'abbassamento consentito. Come regola generale, mantenere una distanza tale che l'abbassamento sia < 1 pollice tra i rulli successivi sotto carico; tipicamente tra 24″ e 48″ per trasportatori a carico standard (ma fare riferimento alle tabelle CEMA).
Q2: Come posso dimensionare correttamente una puleggia motrice?
A2: Iniziare con la larghezza, lo spessore e i requisiti di tensione della cinghia. Quindi definire la coppia, scegliere il diametro del nucleo, il rivestimento se necessario e garantire che il design del cuscinetto/albero possa sopportare carichi radiali e flettenti. Utilizzare i margini di sicurezza (ad esempio 1,5× coppia prevista).
Q3: Quando dovrei scegliere i tenditori autoallineanti?
R3: Utilizzare tenditori autoallineanti quando il disallineamento del nastro è comune a causa di carichi dinamici, lievi spostamenti del telaio o carico irregolare. Consentono piccole correzioni angolari, riducendo l'usura del tagliente.
AQMH, comprendiamo le esigenze di precisione, durata e personalizzazione dei sistemi di trasporto per carichi pesanti. La nostra gamma di componenti per trasportatori è progettata per soddisfare le specifiche industriali più severe: dalle pulegge personalizzate ai tenditori sigillati a vita progettati per ambienti difficili. Mentre valuti fornitori e progetti, collabora con QMH per garantire:
Schede tecniche dettagliate e supporto tecnico
Design modulari e di facile manutenzione
Materiali di alta qualità, saldature di precisione e test rigorosi
Fornitura reattiva e disponibilità di pezzi di ricambio
Ti aiutiamo a progettare o aggiornare i tuoi sistemi di trasporto in tutta sicurezza.Contattacioggi per richiedere un preventivo, ottenere un disegno dettagliato o consultare la selezione dei componenti.
