QMH Il nuovo tenditore a impatto facile da staccare di QMH è progettato per una sostituzione rapida e comoda sui nastri trasportatori. In qualità di produttore e fornitore cinese affidabile, riduce i tempi di manutenzione e la manodopera garantendo al contempo un funzionamento regolare del trasportatore.
Invia richiesta

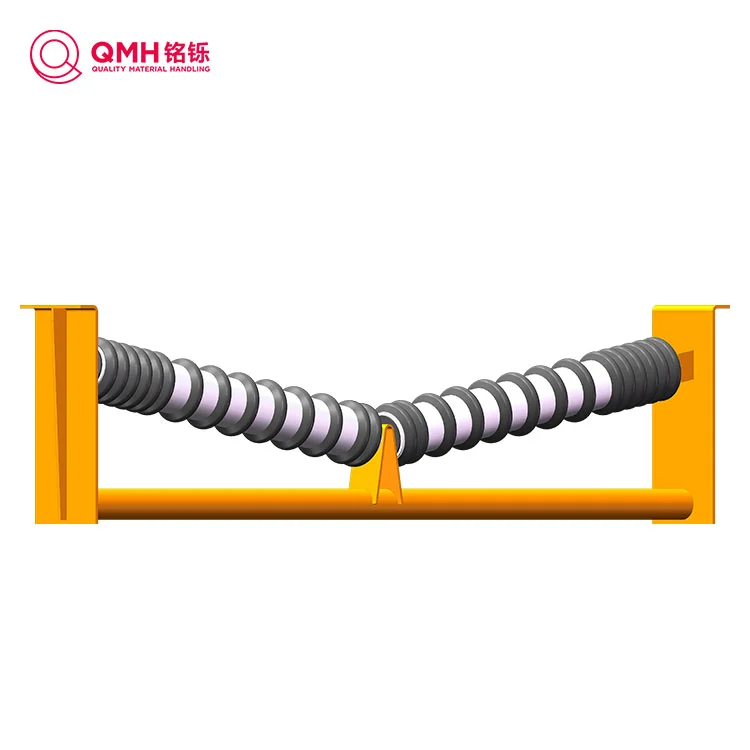

Il nuovo tenditore a impatto facile da staccare della fabbrica QMH presenta una struttura tampone a scanalatura con unità tenditrici laterali e centrali. Il suo innovativo design staccabile consente una rapida rimozione e installazione senza smontare il trasportatore, migliorando l'efficienza della manutenzione e la sicurezza operativa nei settori minerario, cementizio, metallurgico e altri.

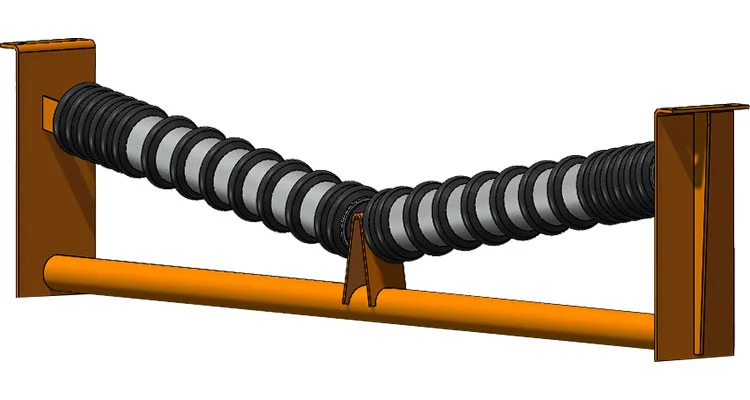

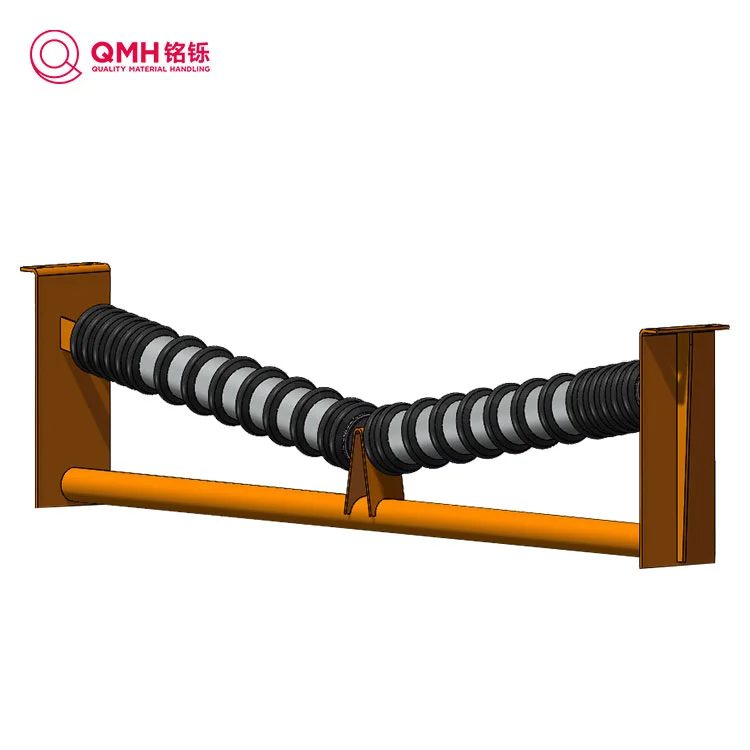

Comprende una struttura ammortizzante di supporto del tipo a scanalatura composta da almeno due gruppi di unità tenditrici laterali. Il bordo superiore generatrice della superficie di rinvio di ciascun gruppo di rinvii laterali è una struttura inclinata con il lato esterno più alto e il lato interno più basso. L'unità tenditore laterale comprende un tenditore laterale buffer, un supporto laterale e un supporto centrale. L'estremità tenditrice del tenditore lato respingente è dotata di un blocco di transizione all'estremità inferiore per formare un abbinamento articolato con la scanalatura sul supporto centrale. L'estremità di rinvio all'estremità superiore è dotata di una piastra di transizione che può essere fissata in modo staccabile al lato interno del supporto laterale.
Metodo di sostituzione rapida:Rimuovere la struttura corrispondente della piastra di transizione e del supporto laterale e l'estremità tenditrice di un lato del tenditore lato buffer verrà separata dal supporto laterale e potrà oscillare lungo il lato interno del supporto laterale, in modo che la generatrice del bordo superiore della superficie del tenditore si separerà gradualmente dalla superficie inferiore del nastro trasportatore per produrre uno spazio operativo, quindi sollevare il blocco di transizione all'estremità inferiore e separare la scanalatura per completare la rimozione del tenditore lato buffer e l'operazione di installazione può essere invertita. Per l'unità di rinvio centrale, controllando l'estrazione del cuscinetto staccabile all'estremità inferiore del supporto centrale, il tenditore centrale del buffer e il supporto centrale vengono abbassati completamente, in modo che la superficie del tenditore sia separata dalla superficie del nastro trasportatore e la sostituzione rapida del tenditore centrale del buffer sia completata.
Abbandona i difetti del tradizionale sistema di tenditori rigidi che è difficile da smontare e inefficiente e può garantire una sostituzione, uno smontaggio e una manutenzione online convenienti e veloci, ridurre il carico di lavoro del personale di manutenzione e migliorare significativamente l'efficienza di manutenzione e sostituzione dei tenditori.

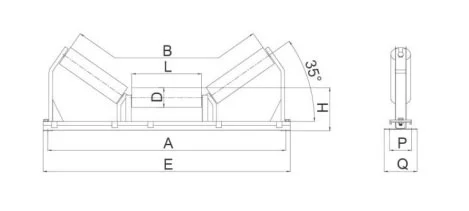

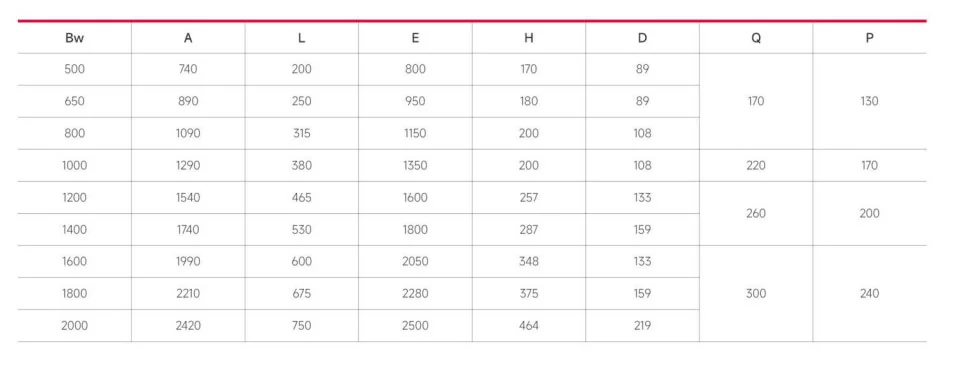

Di seguito sono riportati alcuni parametri tecnici dettagliati comuni dei nuovi tenditori buffer facili da rimuovere:
Diametro:Secondo gli standard nazionali cinesi del settore dei trasportatori, i tipi standard comuni di diametri di tenditori buffer per nastri trasportatori con una larghezza di banda di 500 mm-1400 mm sono φ89 mm, φ108 mm, φ133 mm e φ159 mm. Con l'avvento dei nastri trasportatori a banda larga, anche il diametro dei rulli tenditori ha avuto la tendenza ad aumentare. Ad esempio, nei trasportatori di alcune grandi miniere o porti, possono essere utilizzati rulli folli di diametro maggiore, come φ219 mm.
Lunghezza:Anche la lunghezza dei rulli buffer per trasportatori con larghezze di banda diverse è diversa. Quelli comuni sono: trasportatori con una larghezza di banda di 500 mm, la lunghezza dei rulli buffer è di circa 190 mm; trasportatori con larghezza di banda di 650 mm, la lunghezza è di circa 240 mm; trasportatori con larghezza di banda di 800 mm, la lunghezza è di circa 305 mm; trasportatori con larghezza di banda di 1000 mm, la lunghezza è di circa 375 mm; trasportatori con larghezza di banda di 1200 mm, la lunghezza è di circa 455 mm; trasportatori con una larghezza di banda di 1400 mm, la lunghezza è di circa 525 mm.
Coefficiente di resistenza:Generalmente richiesto non più di 0,022, i tenditori buffer nuovi e facili da rimuovere sono facili da rimuovere. Il coefficiente di forza può essere ≤0. 018, che può ridurre efficacemente il consumo energetico del trasportatore.
Eccentricità radiale:L'eccentricità radiale viene solitamente specificata come ≤0. 7 mm e i prodotti di migliore qualità possono essere controllati a ≤ 0. 5 mm per garantire il buon funzionamento del tenditore e ridurre l'usura del nastro trasportatore.
Resistenza rotazionale:Generalmente la resistenza alla rotazione deve essere ≤1N e i prodotti migliori possono raggiungere ≤1. 9N. Una minore resistenza rotazionale aiuta a migliorare l'efficienza operativa del trasportatore.
Carico assiale:La capacità di carico assiale deve soddisfare ≥ 20000 N per garantire che il tenditore non venga spostato assialmente o danneggiato se sottoposto all'impatto del materiale e alla tensione del nastro trasportatore.
Spostamento assiale:Lo spostamento assiale deve essere controllato tra 0,5-0. 7mm e i prodotti di alta qualità possono essere ≤0. 25-0. 3 mm per evitare che il tenditore si muova durante il funzionamento e comprometta il normale funzionamento del nastro trasportatore.
1. Parametri di adattabilità materiale e ambientale
materiale del tenditore:vengono utilizzati principalmente materiali polimerici, che sono leggeri e hanno un peso specifico di circa un settimo dell'acciaio. Il peso del tenditore è circa la metà di quello dei tenditori ordinari, con un'inerzia rotazionale ridotta e un attrito ridotto con la cinghia. Allo stesso tempo, ha una buona resistenza all'usura, prestazioni autolubrificanti, prestazioni antistatiche, resistenza alla corrosione e prestazioni ignifughe, ecc. E può adattarsi al duro ambiente di lavoro dell'industria mineraria, del carbone, del cemento, dell'elettricità, della metallurgia, dei materiali da costruzione, dell'industria chimica e di altre industrie.
Cuscinetto:Generalmente, vengono selezionati cuscinetti a doppia tenuta con sfere a gola profonda con ampio gioco, che possono far sì che il tenditore abbia un equilibrio statico e un equilibrio dinamico ideali. Il suo intervallo di temperature operative è ampio, solitamente -40 ℃ -90 ℃.
2. Parametri prestazionali di tenuta
Metodo di sigillatura:La maggior parte di essi adotta una struttura di tenuta a labirinto, che può prevenire efficacemente che impurità, acqua e aria colpiscano l'ingranaggio. La corrosione all'interno dell'ingranaggio prolunga la durata del cuscinetto.
3. Parametri relativi alla funzione di cambio rapido
Spazio per lo smontaggio del tenditore laterale:Per l'unità di rinvio laterale con funzione di cambio rapido, dopo che la struttura corrispondente della piastra di transizione e del supporto laterale è stata smontata, l'estremità di rinvio su un lato del tenditore laterale del buffer viene separata dal supporto laterale e può oscillare verso il basso lungo il lato interno del supporto laterale, in modo che la generatrice del bordo superiore della superficie di rinvio venga gradualmente separata dalla superficie inferiore del nastro trasportatore. Il gioco operativo è generalmente necessario per facilitare le operazioni di sollevamento e separazione delle scanalature del blocco di transizione.
Altezza di smontaggio tenditore centrale:Nell'unità di rinvio centrale, controllando l'estrazione del cuscinetto rimovibile all'estremità inferiore del supporto centrale, il tenditore centrale del tampone e il supporto intermedio vengono abbassati insieme, in modo che la superficie del tenditore sia separata dalla superficie del nastro trasportatore. L'altezza di abbassamento generalmente richiesta può garantire che il vecchio tenditore centrale del buffer possa essere perfettamente separato dalla scanalatura incorporata sul supporto centrale dal basso verso l'alto per completare la sostituzione rapida.
