Nei moderni sistemi di movimentazione di materiali sfusi, i nastri trasportatori rappresentano la spina dorsale dell'efficienza, poiché spostano tonnellate di materiali senza soluzione di continuità in tutti i settori, dall'estrazione mineraria e dai porti all'edilizia e alla produzione. Uno dei componenti più critici ma spesso trascurati che garantiscono questo corretto funzionamento è ilPiegare la puleggia. Comprendere come funziona una puleggia curva, cosa fa e perché è fondamentale può aiutare le aziende a migliorare l'affidabilità e la longevità dei propri sistemi di trasporto.

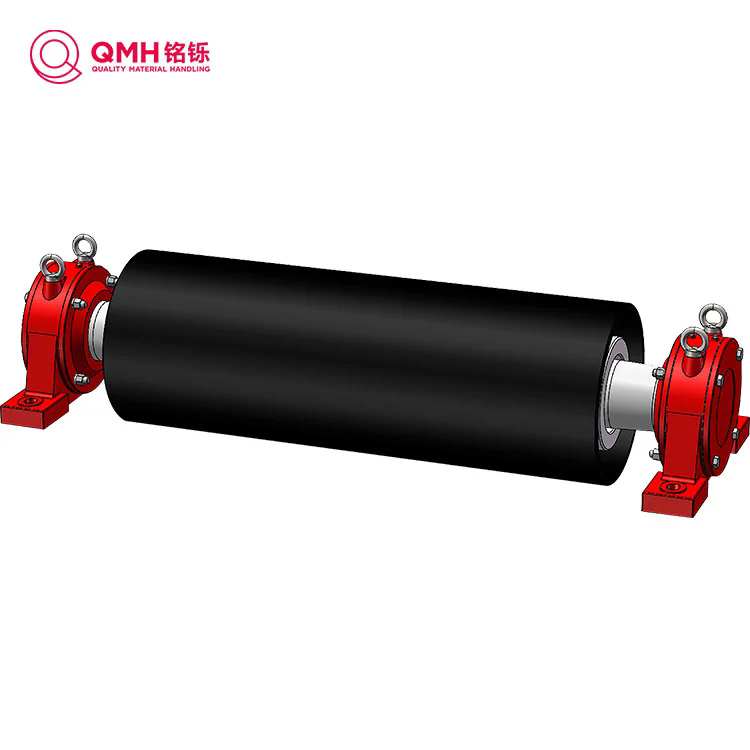

Una puleggia curva è un elemento chiave in un sistema di nastri trasportatori, progettato per reindirizzare il movimento del nastro o aumentare l'area di contatto tra il nastro e la puleggia motrice. Solitamente situata all'estremità di coda o di scarico del trasportatore, la puleggia curva cambia la direzione del nastro, solitamente di 90° o 180°, mantenendo la tensione necessaria per evitare lo slittamento del nastro.
Meccanicamente funziona tramite contatto di attrito. Mentre la cinghia si muove, la Bend Pulley la guida dolcemente lungo una curva, consentendo al sistema di funzionare continuamente senza perdere presa o allineamento. La sua capacità di gestire la tensione della cinghia influisce direttamente sulle prestazioni del sistema, sull'efficienza energetica e sulla durata della cinghia.
Nei sistemi di trasporto per carichi pesanti utilizzati nelle miniere, nei cementifici, nelle acciaierie e nei terminal portuali, la Bend Pulley aiuta a ridurre l'usura meccanica, ad assorbire i carichi d'urto e a garantire transizioni fluide nel percorso del nastro.
Reindirizza il nastro trasportatore in un arco regolare.
Migliora il contatto tra la cinghia e la puleggia motrice per evitare slittamenti.
Aiuta a mantenere la tensione e il tracciamento corretti della cinghia.
Supporta il nastro sia in condizioni di carico che di scarico.
Riduce le vibrazioni del nastro e la fuoriuscita di materiale.
L'efficienza di un sistema di trasporto dipende in gran parte dall'efficacia della trasmissione della potenza e dalla distribuzione uniforme della tensione del nastro. Il design, i materiali e il trattamento superficiale della Bend Pulley svolgono tutti un ruolo significativo nel raggiungimento di questo equilibrio.
Una puleggia curva di alta qualità deve resistere a forze di tensione elevate e sollecitazioni rotazionali. Pertanto, a seconda dell'ambiente di applicazione, vengono comunemente utilizzati materiali come acciaio al carbonio, acciaio inossidabile o ghisa. Lo spessore del guscio della puleggia e il diametro dell'albero sono attentamente calcolati per gestire il carico richiesto senza deflessione.
Per una maggiore durata, le pulegge curve sono spesso dotate di dischi terminali lavorati con precisione e cuscinetti per carichi pesanti, garantendo vibrazioni minime e concentricità ottimale.
Per migliorare l'attrito e la resistenza all'usura, la superficie della puleggia può essere rivestita in gomma, ceramica o poliuretano. Il rivestimento in gomma offre flessibilità e presa, mentre il rivestimento in ceramica offre una resistenza superiore all'abrasione e all'umidità. La scelta dipende dall'ambiente di lavoro: condizioni umide, polverose o di carico elevato richiedono soluzioni di rivestimento più avanzate.
Un corretto bilanciamento garantisce una rotazione stabile e riduce al minimo le vibrazioni. Le pulegge disallineate o sbilanciate possono causare errori di allineamento della cinghia, rumore eccessivo e usura prematura. I produttori moderni utilizzano tecniche di bilanciamento dinamico per ottenere un funzionamento regolare ad alte velocità.
| Parametro | Gamma di specifiche |
|---|---|
| Diametro della puleggia | 200 mm – 1800 mm |
| Compatibilità della larghezza della cinghia | 400 mm – 2400 mm |
| Diametro dell'albero | 50 mm – 350 mm |
| Spessore del guscio | 8 mm – 30 mm |
| Opzioni di trattamento superficiale | Rivestimento in gomma/Rivestimento in ceramica/Acciaio normale |
| Materiale | Acciaio al carbonio, acciaio inossidabile, ghisa |
| Grado di equilibrio | ISO G6.3 o superiore |
| Tipo di cuscinetto | Cuscinetti orientabili a rulli per carichi pesanti |
| Applicazione | Industrie minerarie, del cemento, energetiche, portuali e di cava |
Questa tabella illustra come una puleggia curva può essere personalizzata per diverse esigenze operative, dai trasportatori leggeri nelle linee di imballaggio ai sistemi per carichi estremi nel settore minerario.
La giusta puleggia curva può migliorare significativamente le prestazioni del trasportatore, ridurre al minimo i costi di manutenzione e prolungare la durata del nastro.
Una delle funzioni più vitali di una puleggia curva è mantenere il nastro trasportatore correttamente allineato. Un tracciamento inadeguato comporta danni ai bordi del nastro e fuoriuscite di materiale. Una puleggia progettata con precisione garantisce una tensione costante della cinghia e aiuta a mantenere il corretto tracciamento in tutto il sistema.
Mantenendo il corretto attrito e riducendo lo slittamento, la Bend Pulley migliora l'efficienza della trasmissione di potenza, riducendo la richiesta di energia sul motore di azionamento. Nel tempo, ciò si traduce in sostanziali risparmi sui costi operativi.
Le pulegge curve di alta qualità sono progettate per una lunga durata. I rivestimenti anticorrosivi, i gusci rinforzati e i cuscinetti di precisione prevengono i guasti sotto carichi pesanti, riducendo i tempi di fermo e la frequenza di manutenzione.
Dalle operazioni minerarie sotterranee alle strutture portuali umide, le pulegge curve possono essere personalizzate per resistere alla corrosione, alla polvere e alle temperature estreme, garantendo un funzionamento affidabile in qualsiasi condizione.
Il controllo stabile della tensione previene lo slittamento della cinghia, che potrebbe altrimenti causare arresti o incidenti del sistema. Ciò rende la Bend Pulley un componente vitale per mantenere la sicurezza e l'operatività del trasportatore.
La scelta della giusta puleggia curva implica molto più della semplice dimensione. Richiede una comprensione olistica delle condizioni di lavoro, della capacità di carico e delle sfide ambientali del trasportatore.
Selezionare sempre un diametro della puleggia che corrisponda alla larghezza della cinghia e ai requisiti di tensione. Le pulegge sottodimensionate possono causare un'eccessiva flessione della cinghia e un'usura prematura.
Per ambienti umidi o abrasivi, si consiglia il rivestimento in ceramica o gomma vulcanizzata a caldo. Per applicazioni interne o materiali puliti, può essere sufficiente un rivestimento in acciaio semplice o in gomma liscia.
Assicurarsi che l'albero della puleggia sia progettato per sopportare carichi sia radiali che assiali. I cuscinetti devono essere di qualità industriale, sigillati contro polvere e umidità.
Scegli un produttore che fornisca il bilanciamento dinamico secondo gli standard ISO per prevenire vibrazioni e rumore durante il funzionamento ad alta velocità.
Le pulegge curve di alta qualità devono essere conformi agli standard internazionali come CEMA, DIN e ISO, garantendo sicurezza e durata.
Q1: Con quale frequenza è necessario ispezionare o sostituire una puleggia piegata?
Una puleggia piegata deve essere ispezionata visivamente ogni 1.000 ore di funzionamento per rilevare segni di usura, disallineamento o distacco ritardato. In caso di utilizzo intensivo, potrebbe essere necessaria la sostituzione ogni 3-5 anni, a seconda dell'ambiente e del carico. La manutenzione preventiva aiuta a rilevare tempestivamente l'usura dei cuscinetti ed evitare costosi arresti del sistema.
Q2: Qual è la differenza tra una puleggia piegata e una puleggia di coda?
Sebbene entrambi siano posizionati vicino all'estremità finale di un sistema di trasporto, la puleggia di coda funge da puleggia da cui il nastro inizia il suo viaggio di ritorno ed è spesso collegata al meccanismo di riavvolgimento. La Bend Pulley, invece, viene utilizzata per cambiare la direzione della cinghia o aumentare l'angolo di avvolgimento attorno alla puleggia motrice, migliorando la trazione e l'equilibrio della tensione.
Una puleggia curva può sembrare un semplice tamburo rotante, ma la sua influenza sulle prestazioni del trasportatore è immensa. Dal mantenimento del corretto tracciamento e della tensione del nastro alla riduzione al minimo della perdita di energia e dell'usura, svolge un ruolo centrale nel garantire l'affidabilità operativa. Scegliere una puleggia curva di alta qualità costruita con ingegneria di precisione, rivestimento avanzato e materiali di qualità superiore è un investimento nella stabilità a lungo termine del sistema.
QMphè specializzata nella produzione di pulegge curve progettate su misura per diverse applicazioni industriali. Con una struttura robusta, un controllo di qualità certificato ISO e un'attenzione particolare alle prestazioni di lunga durata, i prodotti QMH ti aiutano a ottenere una maggiore efficienza e a ridurre i costi di manutenzione nelle operazioni di trasporto.
Se sei pronto per aggiornare o sostituire la tua Bend Pulley esistente,contattaci per consulenza di esperti e supporto tecnico: il nostro team ti aiuterà a trovare la soluzione migliore per le tue specifiche esigenze di trasporto.
